| Обозначение | Количество |
| Хомута выпускной системы | 24 |
Материалы :
- Диагностический прибор
- Комплект заглушек, защищающих от попадания грязи
| Приспособление | Номер | Обозначение | ||||
|

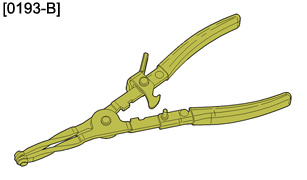

[0193-B] (*) | Съемник для хомутов выпускной системы | ||||
| (*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны | ||||||
 | |

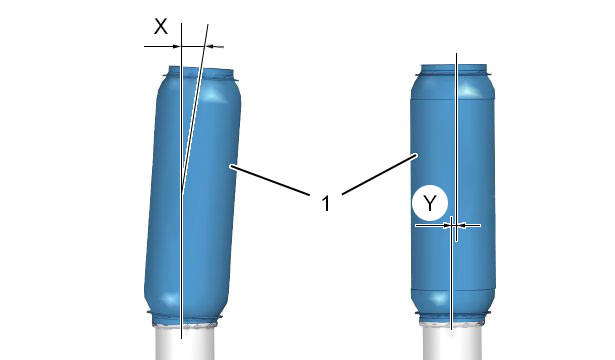

| Рисунок : b1jg14od |  |
Соблюдайте меры предосторожности, которые необходимо принять перед проведением работы :
- Необходимо защитить передний гибкий шланг (1) от любых механических повреждений от внешних элементов
- Передний гибкий шланг (1) не должен контактировать с продуктами, вызывающими коррозию
- Не деформировать передний гибкий шланг более чем на 20° угловой деформации "X", 20 мм - осевой деформации и 25 мм - поперечной деформации "Y"
- Не деформировать передний гибкий шланг более чем на 3° угловой деформации "X", 0 мм - осевой деформации и 3 мм - поперечной деформации "Y" (Установка переднего гибкого патрубка на место)
ВНИМАНИЕ : Несоблюдение этих мер предосторожности приводит к сокращению срока службы переднего гибкого шланга ; Отсоединение или снятие выпускной системы необходимо для выполнения операций, при которых требуется поднимать силовой агрегат.
ОБЯЗАТЕЛЬНО : Двигатель прогрет : Подождите как минимум один час, прежде чем приступать к любым работам с выпускной системой.
ВНИМАНИЕ : При снятии органов : Заглушите все отверстия, сообщающиеся с атмосферой, с помощью заглушек, чтобы не допустить попадания грязи в контур питания газом.
Отсоединить сервисную аккумуляторную батарею .
Снять декоративную крышку двигателя .
 | |

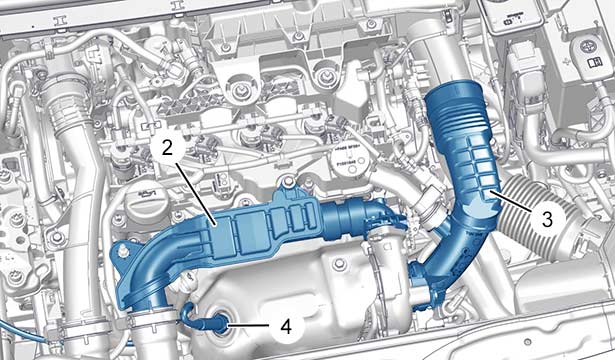

| Рисунок : b1kg0s3d | |
Снять :
- Штуцер (3) для подачи воздуха на турбокомпрессор
- Штуцер (2) на выходе воздуха от турбокомпрессора
Сдвинуть датчик NOх (4).
Снимите защитный элемент под двигателем.
Отделите :
 | |

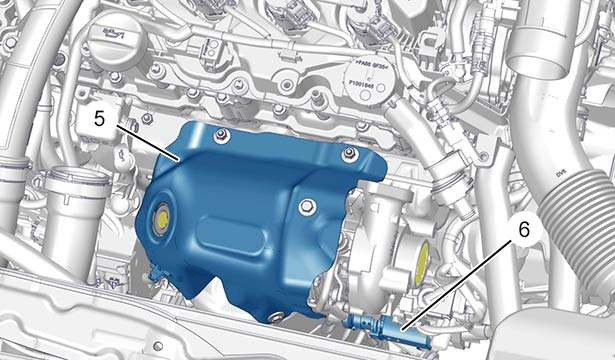

| Рисунок : b1kg0s4d | |
Снимите верхний теплозащитный экран (5).
Сдвинуть форсунку присадки (6).
 | |

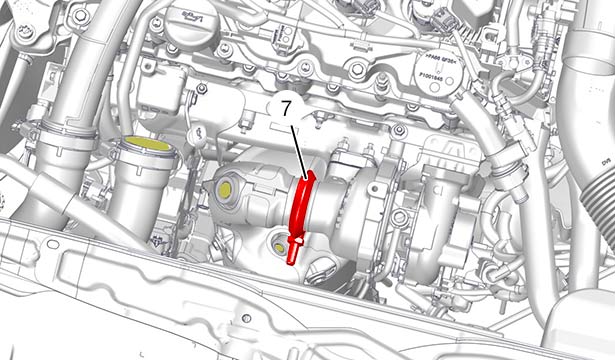

| Рисунок : b1kg0s5d | |
Снять хомут (7) ; С помощью приспособления [0193-B].
 | |

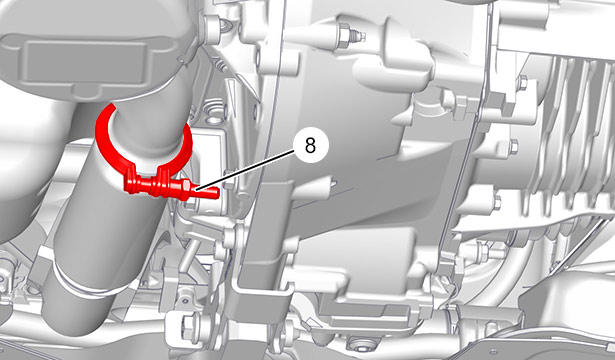

| Рисунок : b1kg0s6d | |
Снять хомут (8) ; С помощью приспособления [0193-B].
 | |
| Рисунок : b1kg0s7d | |
Снимите гайки (9) и (10).
Отсоединить сажевый фильтр (11) ; В направлении передней части автомобиля.
Снять сажевый фильтр (11) ; Снизу автомобиля.
Снять заглушки.
Установите :
- Сажевый фильтр (11) ; Снизу автомобиля
- Гайки (9) и (10)
- Хомут (8) (новый) ; С помощью приспособления [0193-B]
- Хомут (7) (новый) ; С помощью приспособления [0193-B]
Снять приспособление [0193-B].
Установите :
- Форсунка карбомида (6)
- Верхний теплозащитный экран (5)
- Датчики температуры отработавших газов
- Патрубки для измерения давления в верхней и нижней части сажевого фильтра
- Защитный щиток под двигателем
- Датчик NOx (4)
- Штуцер (2) на выходе воздуха от турбокомпрессора
- Штуцер (3) для подачи воздуха на турбокомпрессор
Установите декоративную крышку двигателя .
Присоединить сервисную аккумуляторную батарею .
Опустите автомобиль на землю.
Запустить двигатель.
Убедиться в отсутствии утечек отработавших газов.
Проверить нормальную работу датчиков давления(измерение параметров с помощью диагностического прибора).
