Датчик давления и температуры топлива

Смотри так же:
1. Описание

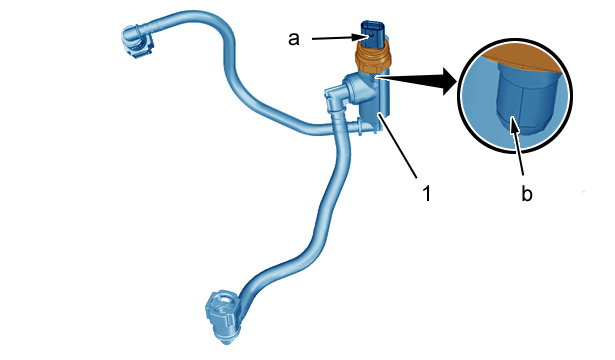

Рисунок : d4eadk6d
(1) Топливная трубка подачи со встроенным датчиком давления и температуры контура низкого давления топлива.
"a" 3-контактный разъем черного цвета.
"b" Сопротивление CTN (Отрицательный температурный коэффициент).
Датчик объединяет в себе функции датчика температуры и датчика давления :
  • Датчик давления в топливном контуре низкого давления - пьезорезистивного типа
  • Датчик температуры в топливном контуре низкого давления является резисторным датчиком с отрицательным температурным коэффициентом (CTN)
2. Назначение
Датчик давления и температуры в топливном контуре низкого давления :
  • Датчик давления и температуры в топливном контуре низкого давления информирует компьютер управления двигателем о давлении и температуре топлива
  • Датчик давления и температуры в топливном контуре низкого давления участвует в тепловой защите двигателя
  • После получения информации о давлении и температуре компьютер управления двигателем оценивает вязкость и температуру топлива на выходе форсунок
3. Работа
Рисунок : d4eadk8d
"b" Сопротивление CTN (Отрицательный температурный коэффициент).
"c" Электронный модуль.
"d" Диафрагма.
"e" Топливо под давлением.
"A" Вход топлива.
"B" Поток топлива.
Датчик давления и температуры в топливном контуре низкого давления является пассивным датчиком со встроенной электроникой, получающим питание 5 В от компьютера управления двигателем.
3.1. Датчик температуры
Значение сопротивления CTN ("отрицательный" температурный коэффициент) меняется в зависимости от изменения температуры .
3.2. Датчик давления
Топливо в контуре низкого давления давит на нижнюю сторону диафрагмы датчика давления и температуры.
Сила, приложенная в результате давления топлива на диафрагму датчика давления и температуры, преобразуется в электрический сигнал.
В зависимости от информации, полученной от диафрагмы, и от сопротивления CTN (отрицательный температурный коэффициент), встроенная электроника генерирует цифровой сигнал в виде последовательности битов, которая передается в компьютер управления двигателем.
Последовательность битов содержит информацию о давлении и температуре в топливном контуре низкого давления топлива (по 12 бит).
4. Электрические характеристики
Обозначение Значение
Напряжение питания 5 ± 0,25 вольт
Давление, измеряемое датчиком давления и температуры в топливном контуре низкого давления 0,5 - 10,5 бар
Температура, измеряемая датчиком давления и температуры в топливном контуре низкого давления -40 - 155 °C
Ток в цепи питания 20 мА

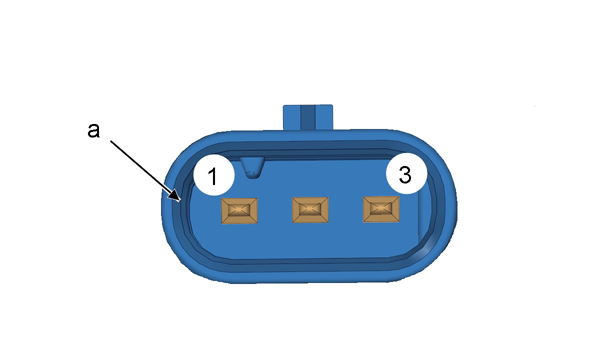

Рисунок : d2aa064d
"a" 3-контактный разъем черного цвета
Назначение каналов Принадлежность каналов разъема
1 Питание
2 Сигнал датчика давления и температуры в топливном контуре
3 "масса"
5. "обучение" - инициализация
Не установлено.
