. ОБЯЗАТЕЛЬНО : При работе с контуром введения карбамида использовать защитные перчатки и защитные очки.
ВНИМАНИЕ : Использованный раствор карбамида должен храниться в специальной емкости до момента его удаления для уничтожения и переработки сертифицированным персоналом.
Оборудование :
- Диагностический прибор
- Подъемник
Убедиться в отсутствии давления в контуре подачи карбамида ; При помощи диагностического прибора.
В случае необходимости, сбросить остаточное давление ; При помощи диагностического прибора.
Отсоединить сервисную аккумуляторную батарею.
Oткрыть лючок топливного бака.
Снять :
- Заливную пробку для карбамида
- Заднее правое колесо
- Задний правый подкрылок
- Защитный чехол (Резервуар для карбамида )
 | |

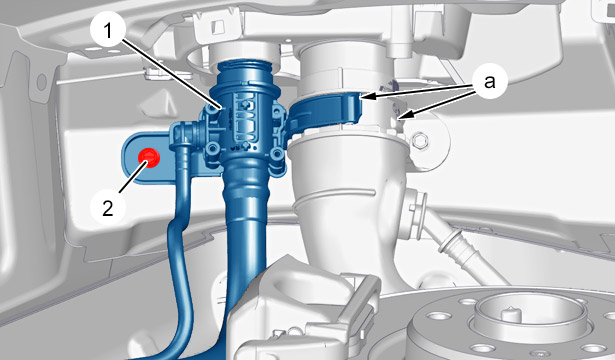

| Рисунок : b1hg5u9d |  |
Снимите болт (2).
Отсоединить(в "a").
Сдвинуть заправочную горловину в сборе (1) резервуара карбамида.
 | |

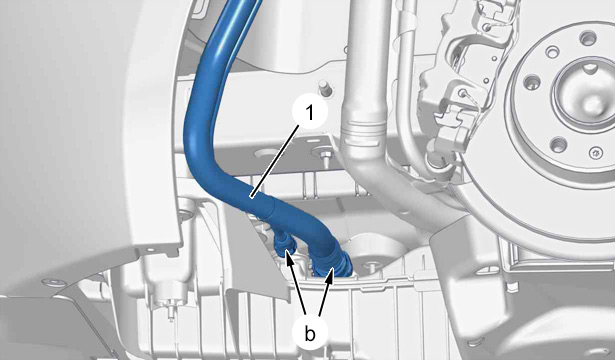

| Рисунок : b1hg5uad | |
Отсоединить заправочную горловину в сборе (1) бачка для карбамида (в "b").
Снять заправочную горловину в сборе (1) бачка карбамида .
Установить заправочную горловину в сборе (1) бачка карбамида .
Присоединить заправочную горловину в сборе (1) бачка карбамида (в "b").
Снова закрепите в фиксаторе(в "a").
Установите :
- Болт ( 2)
- Защитный чехол (Резервуар для карбамида )
- Задний правый подкрылок
- Заднее правое колесо
- Заливную пробку для карбамида
Закрыть лючок заливной горловины топливного бака.
 | |

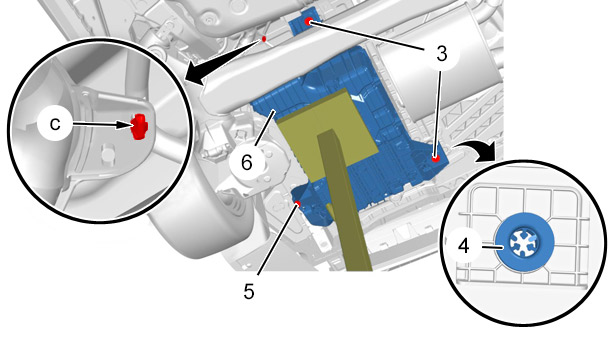

| Рисунок : b1hg5ubd | |
Подвести подъемник под резервуар присадки (6).
Отстегните жгут проводов (в "c").
Снять :
- Гайки (3)
- Болт ( 5)
Потянуть вниз, чтобы освободить бачок карбамида (6) от фиксатора (4).
ПРИМЕЧАНИЕ : При снятии бачка карбаамида (6) фиксатор (4) повреждается . Разрушение фиксатора (4) не оказывает влияния на установку бачка карбамида (6).
 | |
| Рисунок : b1hg5ucd | |
Опрокинуть резервуар присадки (6), удерживая его подъемником.
Отсоединить и сдвинуть заправочную горловину в сборе (1) бачка карбамида (6)(в "b").
Отсоединить разъемы(в "e").
Отсоединить трубопровод подогрева карбамида (в "d").
Методика отсоединения контура подогрева карбомида (в "d") :
- Сдвинуть трубопровод подогрева карбамида к резервуару для карбамида (6)
- Нажать на фиксатор трубопровода подогрева карбамида
- Отсоединить трубопровод подогрева карбамида
Снять резервуар для карбамида (6) ; С помощью приспособления для вывешивания агрегатов.
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки.
Установить на место резервуар для карбамида (6) ; С помощью приспособления для вывешивания агрегатов.
Подсоединить трубопровод подогрева карбамида (в "d").
Подключить разъемы (в "e").
Присоединить заправочную горловину в сборе (1) бачка карбамида (6)(в "b").
Установите :
- Бачок присадки (6)
- Болт ( 5)
- Гайки (3)
Прикрепите жгут проводов (в "c").
Опустите автомобиль на землю.
Присоединить сервисную аккумуляторную батарею.
